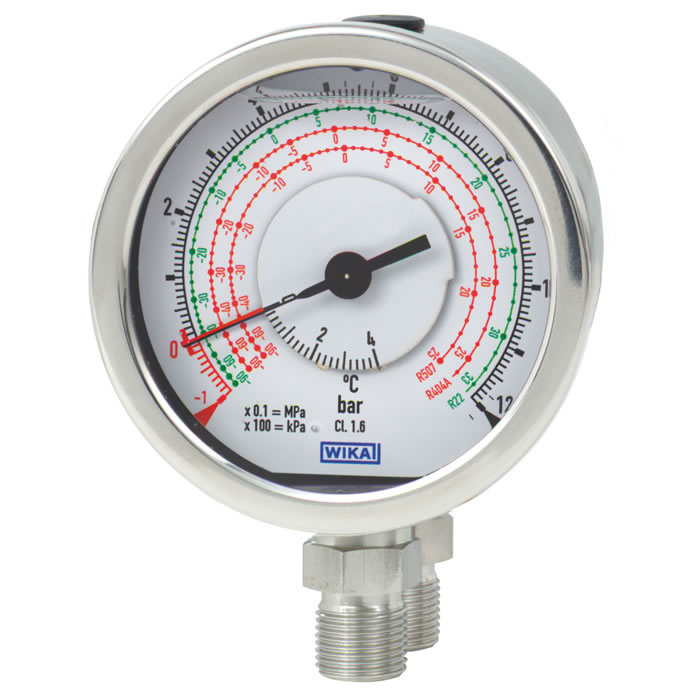

型号 732.18, 733.18应用

测量制冷设备或压缩机中的差压或两个不同压力

同时测量蒸汽压力和相应的蒸汽温度

适用于非高粘度或不易结晶的侵蚀性气体和液体介质以及侵蚀性环境

型号 732.18, 733.18功能特性

带可调节的差压表盘

可选双刻度设计

733.18型带可充液外壳，填充液可在有高动态压力脉冲或振动的应用中起到缓冲作用，并避免产生冷凝液

组合式压力和温度刻度，满足所有常见制冷剂的双、三或四刻度应用要求

描述

设计

两个独立的测量系统，平行接口

标准尺寸 (mm)

80和100

准确度等级

1.6

测量范围

0 ... 0.25至0 ... 6 MPa -0.1 ... 0 ... +2.5 MPa

-0.1 ... 0 ... +1.2 MPa -0.1 ... 0 ... +3 MPa

-0.1 ... 0 ... +1.5 MPa -0.1 ... 0 ... +3.5 MPa

-0.1 ... 0 ... +1.6 MPa -0.1 ... 0 ... +4 MPa

Other scale ranges on request

为了方便读数，测量差压值不应低于满量程的1/6。

订货时请说明以下压力：

1) 最大总压力

2) 差压

压力限值

稳定性：满量程值

波动性：0.9 x满量程值

过压保护：1.3 x满量程值

允许温度

环境温度：0 … +60℃

介质温度：最大为+100℃

温度影响

当测量系统的温度在参考温度 (+20℃) 附近波动时，最大变化为量程的±0.4 %/10 K
