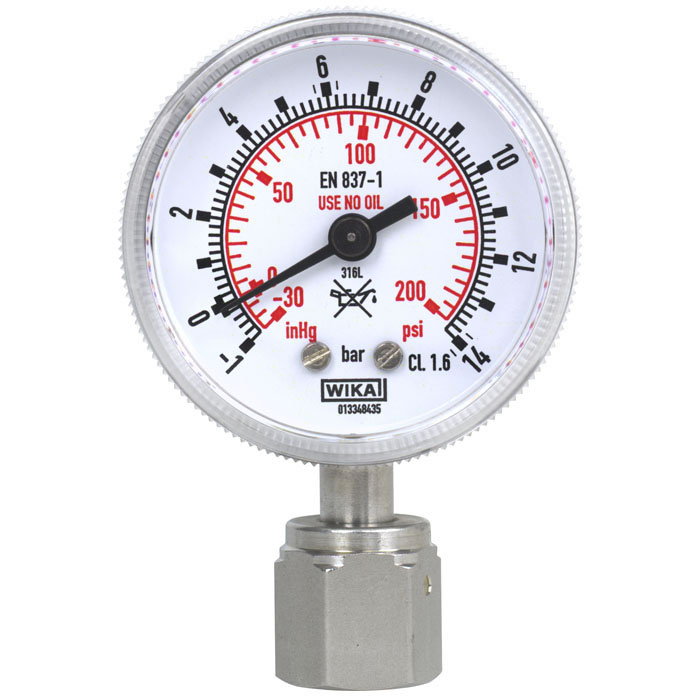

型号 230.15应用

适用于气体和液体介质、具有高纯度要求的侵蚀性介质以及侵蚀性环境

适合所有高纯 (UHP) 应用

半导体和平板显示屏产业

气体输配系统，医用气体

连接应用

型号 230.15功能特性

兼容VCR®的表面密封接头

氦泄漏试验

电抛光外壳

表面粗糙度Ra≤0.25μm的过程连接件

描述

标准尺寸

1 ½"和2"

准确度等级

NS 1 ½"：Grade B，符合ASME B40.1标准

NS 2"：Grade A，符合ASME B40.1标准

量程范围

0 ... 0.1至0 ... 40 MPa(0 ... 15至0 ... 6,000 psi)

或所有其他同等负压量程或正压和负压量程

压力限值

静压：3/4 x 满量程值

动压：2/3 x 满量程值

瞬时过压：满量程值

允许温度

环境温度：-40 … +60℃

介质温度：最大为+100℃

温度影响

当测量系统的温度在参考温度 (+20℃) 附近波动时，最大变化为量程的±0.4 %/10 K

防护等级

IP 54，符合EN 60529 / lEC 529标准
