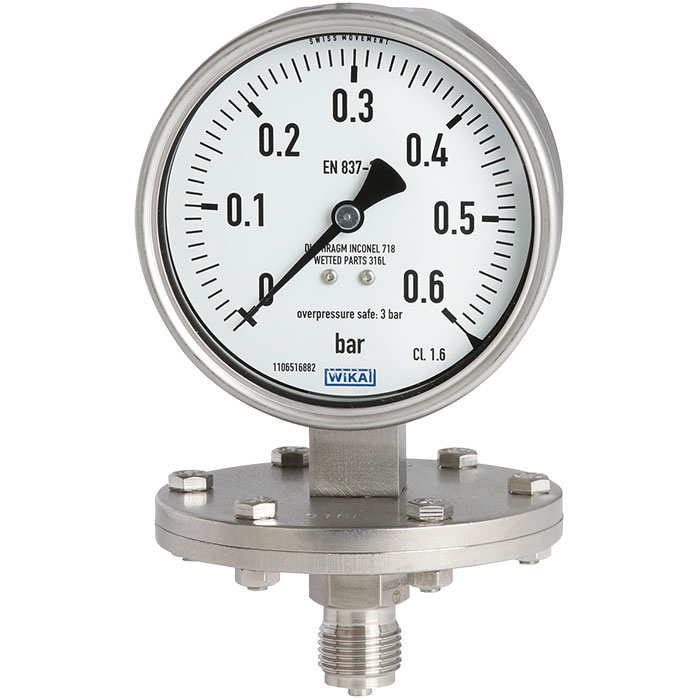

型号 432.50, 433.50应用

适用于过压安全要求较高的测量点

带可充液外壳，可用于高动态压力负载或振动的应用场合(433.50型)

适用于侵蚀性、高粘度或受污染的气体和液体介质以及侵蚀性环境

过程工业：化工、石化、发电站、采矿、沿海和离岸平台、环保技术、机械制造和一般设备建造

型号 432.50, 433.50功能特性

全不锈钢结构

高过压安全

过程连接螺纹或敞开式法兰

多种特殊材料可选

量程：0 … 1.6 kPa

描述

设计

该隔膜压力表设计符合EN 837-3标准

标准尺寸 (mm)

100和160

准确度等级

1.6

量程

0 ... 1.6 kPa至0 ... 25 kPa(法兰Ø为160 mm)

0 ... 40 kPa至0 ... 2.5 MPa(法兰Ø为100 mm)

或所有其他同等负压量程或正压和负压联程

压力限值

稳定性：满量程值

波动性：0.9 x满量程值

过压安全

5 x满量程值，不过最大为4 MPa

允许温度

环境温度：-20 … +60℃

介质温度：最大为+100℃

储存温度：-40 … +70℃(量程≤6 kPa时：-20 … +70℃)

温度影响

当隔膜压力表的测量系统的温度在参考温度 (+20℃) 附近波动时，最大变化为量程的±0.8 %/10 K

防护等级

该隔膜压力表的防护等级为IP 54，符合EN 60529 / lEC 529标准

(带充液433.50型防护等级为IP 65)
